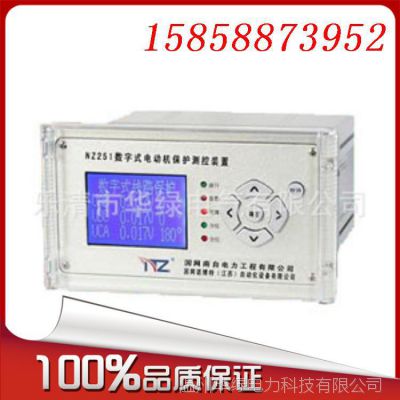

| 加工定制：是 | 品牌：国网南自 | 型号：NZ251型 |
| 额定电压：220（V） V | 额定电流：5（A） A | 产品认证：***-2000 |
| ||||||||||||||
| ||||||||||||||
l 二段式相间过流
l 二段负序过流保护
l 过电压保护
l 低电压保护
l 零序过流告警和跳闸保护
l 非电量保护
装置测量电动机起动时间Tstart的方法：当电动机的相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。（Ie为电动机额定电流）,电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。其启动时间的判定图如图5.1所示。
5.1电动机启动时间的判定
装置设二段定时限相间过流保护。Ⅰ段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。这样即可以有效地躲过电动机的巨大启动电流，又可以***电动机正常起动后提供防备严重的过负荷造成的堵转保护。动作时限T1可整定, 对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为0.3秒,该段主要对
电动机短路提供保护。
Ⅱ段是定时限过流段，在电动机启动完毕后自动投入，该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护。投退控制定值取值含义为：
0:退出；1:投入
相间过流保护设有软压板和投退控制定值，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
NZ200系列数字式保护控制装置
NZ211型线路保护装置
NZ212型母联保护装置
NZ221型变压器保护装置
NZ231型电容器保护装置
NZ251型电动机保护装置
NZ281型PT保护装置
NZ800系列厂站自动化系统
NZ801L数字式线路保护测控装置
NZ802L数字式线路差动保护测控装置
NZ801T数字式变压器差动保护装置
NZ802T数字式变压器后备保护装置
NZ803T数字式厂用变压器保护装置
NZ804T数字式接地变保护装置
NZ800C数字式电容器保护测控装置
NZ801P数字式备用电源自投装置
NZ801PT数字式PT保护及并列装置
NZ801M数字式电动机差动保护装置
NZ802M数字式电动机综合保护装置(数字式电动机后备保护装置，10KV以下异步电动机综合保护)
NZ803M数字式电动机综合保护装置(数字式电动机后备保护装置，3~10KV 同步电动机)
NZ804M数字式电动机保护测控装置(10KV以下，异步电动机综合保护)
NZ801J数字式低周低压解列装置
NZ801K数字式电抗器保护装置
NZ801R系列数字式综合测控装置
NZ802R数字式测控装置
NZ801X数字式通讯服务器装置
NZ801F辅助保护装置
