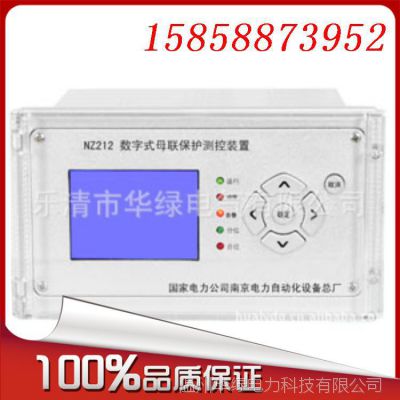

| 加工定制：是 | 品牌：国网南自 | 型号：NZ212型 |
| 额定电压：220（V） V | 额定电流：5（A） A | 产品认证：***-2000 |
l 三段式定时限相间过流
l 反时限相间过流（一般、非常、***）
l 过负荷告警和跳闸保护
l 母联相间充电保护
本装置设置三段相间过流保护, Ⅰ、Ⅱ、Ⅲ固定为定时限，相间过流保护还可以为反时限保护。无论定时限或反时限，各段的投退控制定值(I1nf、I2nf、I3nf)可独立控制各段的使用情况。投退控制定值取值含义为：
0:退出；1:投入
三段相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.1.1反时限特性
相间过流保护可由特性选择定值Ifsx选择为定时限或反时限保护：
0:退出；1、2、3:反时限（分别对应下面的(1)、(2)和(3)式）。
可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。
一般反时限特性： （1）
非常反时限特性： （2）
***反时限特性： （3）
本装置设有相间充电保护，充电保护设有软压板,同时设有相间充电保护投退定值Icdnf控制。只有软压板和投退控制定值均为投入时，保护才投入。Icdnf取值含义如下：
0:退出；1:投入
当带电母线向空母线合闸充电时，若空母有故障，为维持系统稳定，需要迅速跳开母联开关。充电保护在定值上整定的比较灵敏，延时极短，在定值上不同出线保护配合。为避免正常运行时的系统故障使其丧失选择性而误动，充电保护只有在母联开关由分变合后开放一段时间，此时间可由用户通过充电保护自动退出时限tCD整定，随后自动退出。
装置过负荷保护投退控制定值Igfhnf的取值含义为：
0:退出；1:告警；2:跳闸
过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投
入；过负荷告警只需投入控制字就可以产生告警事件。
2.4.1控制回路断线报警
TWJ和HWJ同时为1或0时，经延时报警。
装置整定包括软压板、装置定值和装置参数等三方面，见3.1、3.2和3.3节。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
三段相间过流保护 |
过负荷跳闸保护 |
母联充电保护 |
注：软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。
定 值 整 定 单
序号 | 名称 | 符号 | 整定范围 | 备注 | ||
1 | 相 间 过 流 保 护 | Ⅰ段 | 相间Ⅰ段保护投退控制 | I1nf |
| |
2 | 相间Ⅰ段电流定值 | I1 | 0.5～100A |
| ||
3 | 相间Ⅰ段延时定值 | tI1 | 0.01～9.99S |
| ||
4 | Ⅱ段 | 相间Ⅱ段保护投退控制 | I2nf |
| ||
5 | 相间Ⅱ段电流定值 | I2 | 0.5～100A |
| ||
6 | 相间Ⅱ段延时定值 | tI2 | 0.01～9.99S |
| ||
7 | Ⅲ段 | 相间Ⅲ段保护投退控制 | I3nf |
| ||
8 | 相间Ⅲ段电流定值 | I3 | 0.5～100A |
| ||
9 | 相间Ⅲ段延时定值 | tI3 | 0.01～99.99S |
| ||
10 | 反时限 | 相间反时限保护和特性控制定值 | Ifsx | 0～3 | 注1 | |
11 | 相间反时限保护电流基准定值 | Ii | 0.5～100A |
| ||
12 | 相间反时限保护时间常数 | tIi | 0.1～99.99S |
| ||
13 | 公共定值 | 相间过流低压闭锁定值 | ULbs | 2～120V | 无效 | |
14 | 过负荷 保护 | 过负荷保护投退控制 | Igfhnf | 0～2 | 注2 | |
15 | 过负荷电流定值 | Igfh | 0.5～100A |
| ||
16 | 过负荷延时定值 | tIgfh | 0.1～99.99S |
| ||
17 | 充电保护 | 充电保护自动退出时限 | tCD | 0.01～9.99S |
| |
18 | 相间充电保护投退控制 | Icdnf |
| |||
19 | 相间充电电流定值 | Icd | 0.5～100A |
| ||
20 | 相间充电延时定值 | tIcd | 0.01～9.99S |
| ||
注：1.Ifsx的取值含义如下：
0:退出；1:一般, 2:非常, 3:***
2.Igfhnf的取值含义如下：
0:退出；1:告警；2:跳闸
序号 | 名称 | 符号 | 范围 | 缺省值 | |
1 | 装置级管理 | 装置通讯地址 | ADDR | 1～100 | 1 |
2 | 装置操作口令 | PASSWORD | 0～999 | 000 | |
3 | 波特率 | 波特率设置 | BTL | 0～9 | 9600 |
4 | 交流量额定值 | CT一次电流额定值 | Sec.IN | 0～6553*** | 0 |
5 | PT一次电流额定值 | Sec.UN | 0～999.9KV | ||
