| 品牌：chint/正泰 | 型号：NZ7B-63H/4P 40A | 绝缘电压：690（V） V |
| 额定电压：400（V） V | 额定电流：40（A） A | 极数：4 |
| 开关面板尺寸：1000（mm） mm | 物料编号：244534 |
正泰NZ1BR双电源 NZ1BR-63/3P双电源 NZ1BR-63/4P双电源
双电源是指：一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
基本作用
双电源开关(简称双电源)主要是采用塑壳断路器（CB级）或隔离开关（PC级）元件组成！
PC级双电源 ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；
CB级双电源 ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
编辑本段基本介绍
ATS 也称ATSE，是Automatic transfer Switching equipment的英文缩写，1.ATSE的定义 1.1 双电源转换开 关电器（转换开关）Transfer Switching Device (Transfer Switch) 将一个或几个负载电路从一个电源转换至另 一个电源的电器。 1.2 自动转换开关电器 (ATSE) Automatic Transfer Switching Equipment (ATSE) 由一个（或几个）转换开关电器和其它必需 的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。电气行业中简称为“双电源自动转换开关”或“双电源开 关”。ATS产品的国标标准定义为由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另 一个电源的电器. ATS与UPS、EPS在名称上比较容易混淆。EPS是Emergency Power Supply的英文缩写，中文名为应急电源装 置。UPS是Uninterruptible Power Supply的英文缩写，中文名为不间断电源。ATS(ATS)是 Automatic Transfer Switching Equipment的英文缩写，中文名为自动转换开关电器。 ATS适合应用于建筑领域消防 等关键负荷的双电源供应，EPS适合应用于EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统。UPS主要是为IT行业设备提供用电，提供纯净、不间断的后备电源。柴油发电机供电方式适合应用于在需要长时间后备电源的供电场所与ATS、EPS、UPS配合使用。
操作规程
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：
①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 ④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
步骤：
①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。基本分类 双电源自动转换开关(以下简称双电源)是采用塑壳断路器与负荷开关二大类型以下是二种产品介绍
编辑本段产要主品
CB级双电源

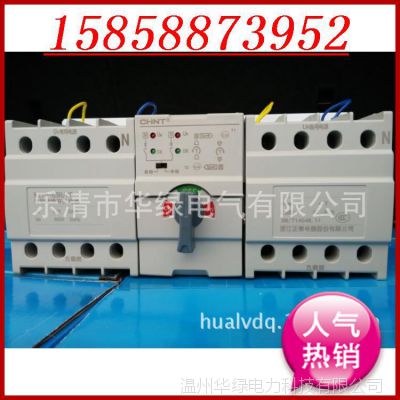

NZ1BR-63H 自 动转换开关电器是NZ1BR系列中派生出来的终端型自动转换装置，适用于交流50Hz，额定工作电压AC400V/230V，额定工作电流至63A的三相 四线（也可用于一相***）的双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以***负载电路的正常供电。 本产品适用于工业、商业、 商层和民用住宅等较为重要的场所。
结 构
NZ1BR-63H自动转换开关电器是由小型断路器(DZ47-63)单机操作机构、控制回路等组成，所有的元器件安装在同一块底板上。自动转换开关电器的控制电源电压为AC230V、机械寿命为5000次。
性 能
NZ1BR-63H 双电源（仅有可自投自复）对两路电源(分别称为常用电源和备用电源)的相电压（自动控制电源）同时检测，当常用电源出现异常，即小型断路器的A相发生失压 或缺相时，自动控制器使装置无延时的切换到备用电源供电；当常用电源恢复正常后，自动控制器使装置无延时的返回到常用电源供电，不允许两路电源同时异 常。
