| 电压比：10/0.4 | 电源相数：三相 | 额定功率：630 |
| 防潮方式：开放式 | 冷却方式：其他 | 冷却形式：干式 |
| 频率特性：高频 | 品牌：许继 | 绕组形式：其他 |
| 铁心形式：金属箔 | 铁心形状：U型 | 外形结构：立式 |
| 型号：ZQSC系列 |
| ||||||||||||||
| ||||||||||||||
| ||||||||||||||

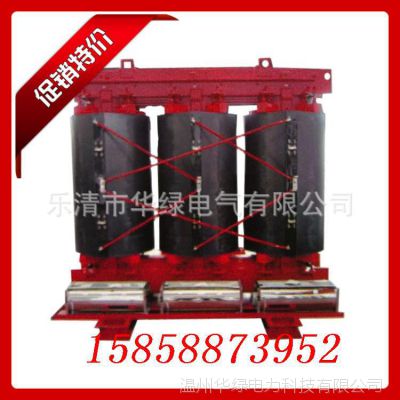

ZQSC干式牵引整流变压器是我公司为了满足市场徐要，借鉴国外***技术自行研制开发的产品，主要用在地铁机车牵引变电站中作为整流器的供电电源。将两台不同联结组标号的十二脉波整流变压器并联运行组成二十四脉波整流电路，以获得良好的整流电压，该产品已通过国家变压器质量监督检测中心的各项型式试验和特殊试验，其技术性能达到国际同类产品***水平。
牵引整流变压器为四线圈双分裂结构，并且网侧，阀侧绕组均真空薄绝缘一体式浇注。网侧绕组采用延边三角形接线分别移相正负7.5度相位角，阀侧绕组采用d,y接法。两台变压器的阀侧绕组的线电压相量相差15度相位，经全波整流后并联运行，形成十二相二十四脉波的整流变电系统。具有结构新颖、体积小，输出直流平稳、干扰纹波小，噪音低等特点。
